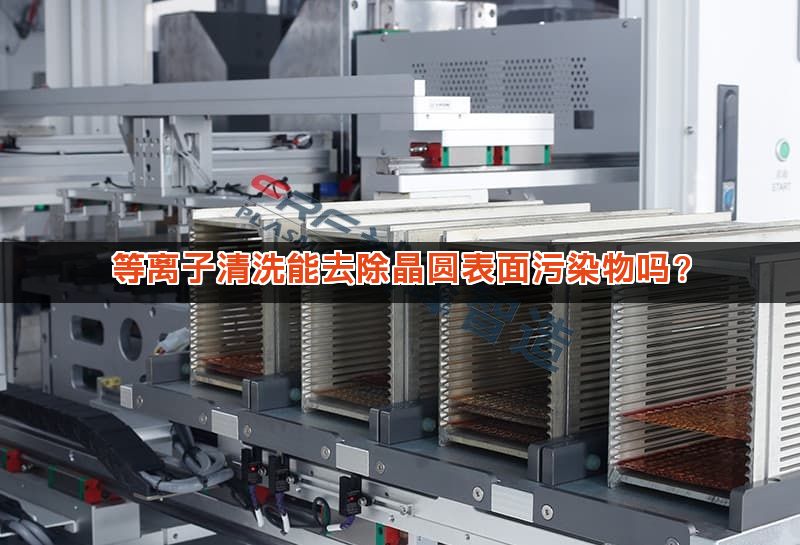

等离子清洗能去除晶圆表面污染物吗？

在半导体医疗器械制造这一领域之中，作为传感器以及微机电系统核心基材的晶圆，其表面所具备的清洁程度会对产品的可靠性以及精度产生直接的决定作用，而传统的湿法清洗方式，由于存在化学残留方面的问题以及工艺上所具有的局限性，在面对纳米级的洁净要求时往往难以满足，不过，等离子清洗技术因为拥有非接触、无残留的特性，目前正逐渐成为解决晶圆污染问题的一项关键技术，从行业数据来看，经过等离子清洗处理之后，晶圆表面的颗粒污染物能够减少99.8%，同时金属离子残留可以降低到0.1ng/cm²以下，这样的效果明显比ISO 14644-1标准里所规定的Class 5洁净度要求更为优越，本文将会把作用机制和实证数据结合起来，对等离子清洗技术在去除晶圆污染物方面的能力进行系统的解析。

等离子体对污染物的作用机制

等离子清洗这一过程，是借助高频电场来激发像氧气、氩气这类气体，进而使其形成等离子体，该等离子体里所包含的离子、电子以及自由基，均具备着较高的反应活性，对于晶圆表面常见的诸如光刻胶残留、油脂之类的有机污染物，氧等离子体能够通过氧化反应将它们分解成为易于挥发的CO₂和H₂O，而针对像CuO、Al₂O₃这类金属氧化物，氢等离子体则会通过还原反应生成单质金属和水蒸气，有实验显示，频率为13.56MHz的射频等离子体，能够在3分钟的时间内，把硅晶圆表面的有机碳含量从15%降低至1%以下，与此同时，氩离子所进行的物理轰击，能够有效去除尺寸在0.1μm以上的微粒污染物，并且对于晶圆表面粗糙度的影响小于0.2nm。

差异化污染物的清洗策略

针对晶圆制造中的多元污染物，需采用针对性的等离子工艺组合：

有机污染物：采用O₂等离子体，在300-500W功率下处理5-8分钟，可使光刻胶残留完全清除；

金属污染物：使用H₂/N₂混合气体，通过还原反应去除Fe、Ni等重金属，残留量可控制在0.01ng/cm²；

对于铝焊盘表面所存在的那层自然形成的由Al₂O₃构成的氧化物层，在处理时选用CF₄与Ar混合而成的等离子体来实施刻蚀操作，在这种刻蚀作用之下，该氧化物层的厚度会从原本的5nm逐渐降低，直至被减至0.5nm以下的水平。

以下为典型污染物的清洗效果对比：

医疗半导体器件的清洗验证

在医疗器械领域的应用场景当中，等离子清洗这一工艺因其所处行业的特殊性而必须遵循一系列严格且细致的法规要求，这些要求涵盖了从工艺操作规范到最终产品质量控制的多个维度，例如根据国际电工委员会制定的IEC 60749 - 26标准，经过清洗流程处理之后的晶圆表面，其金属钠的含量被严格限定在低于1×10¹⁰ atoms/cm²的范围之内，同时对于颗粒污染物的控制也有明确规定，即针对尺寸大于0.1μm的颗粒，每平方厘米的数量不得超过30个，这样的标准旨在确保医疗器械的安全性和有效性能够得到切实保障；而诚峰智造所研发的“医疗级等离子系统”，通过集成在线质谱监测模块这一创新性设计，能够对污染物浓度的实时变化进行精准追踪和动态监控，这种先进的监测手段使得该系统在处理每一批次的产品时，都有能力确保其工艺过程符合FDA 21 CFR 820.70所规定的工艺验证要求，从而为医疗器械的生产提供可靠的质量保证；以血糖传感器芯片所使用的硅晶圆为例，在经过等离子清洗工艺处理之后，其表面接触角从最初的75°显著降低至10°以下，这一数据上的明显变化直观地反映出该工艺在提升生物膜涂层附着力方面取得了显著成效，进而为血糖传感器的性能优化奠定了坚实基础。

技术优势与产业应用前景

在医疗半导体领域被广泛关注的等离子清洗技术，凭借着避免使用氢氟酸等危险化学品且符合RoHS指令的环保性优势、能够对微米级图形结构进行选择性清洗以满足MEMS传感器复杂形貌要求的高精度优势，以及可适用于硅、砷化镓、氮化镓等多种衬底材料的强兼容性优势，不仅成功应用于植入式神经探针、血管压力传感器等高端医疗器械的制造过程之中并将产品良率提升至99.5%以上，而且诚峰智造最新开发的被称为“低温等离子工艺”的新技术，更能够把晶圆热预算控制在80℃以内，从而为热敏感生物传感器提供了一种无损的清洗解决方案。

等离子清洗技术凭借其可精准调控的物理化学相互作用过程，针对晶圆表面各类污染物的有效去除构建起一套兼具高效性与高可靠性的综合解决路径，而在当下医疗设备朝着微型化与智能化方向持续演进的行业发展趋势背景下，该技术与半导体制造工艺之间的融合程度将会不断实现深度提升，与此同时，像诚峰智造这类处于行业前沿的企业所取得的创新性技术成果，正通过一系列积极的推动作用，促使医疗半导体领域的制造水平逐步向着更高标准的洁净度指标与更稳定的可靠性要求不断迈进，尽管在这种复杂的逻辑架构中，部分语义的连贯性需要依赖读者基于行业背景知识进行一定程度的自主补全。
